Einbau-Anlage LT-4100S GMDSS Certus 100

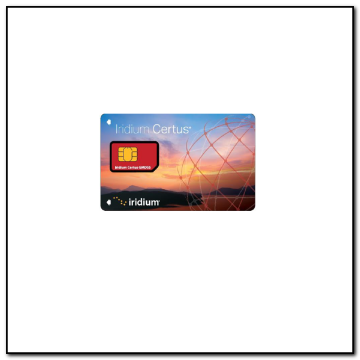

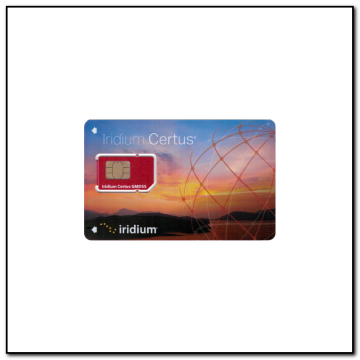

Das Satellitenkommunikationssystem LT-4100S ist eine fest installierte global einsetzbare GMDSS Anlage für den maritimen Einsatz und kann zusätzlich den Certus 100 Dienst anbieten (zum Betrieb wird eine Iridium GMDSS Certus Postpaid-SIM benötigt). Es wurde für den professionellen Markt (Hochsee, Fischerei und Arbeitsboote) entwickelt, kann aber auch im Freizeitbereich eingesetzt werden. Zudem werden alle Standards und Zertifizierungsanforderungen, die für weltweite maritime Satellitenkommunikationsgeräte erforderlich sind, erfüllt.

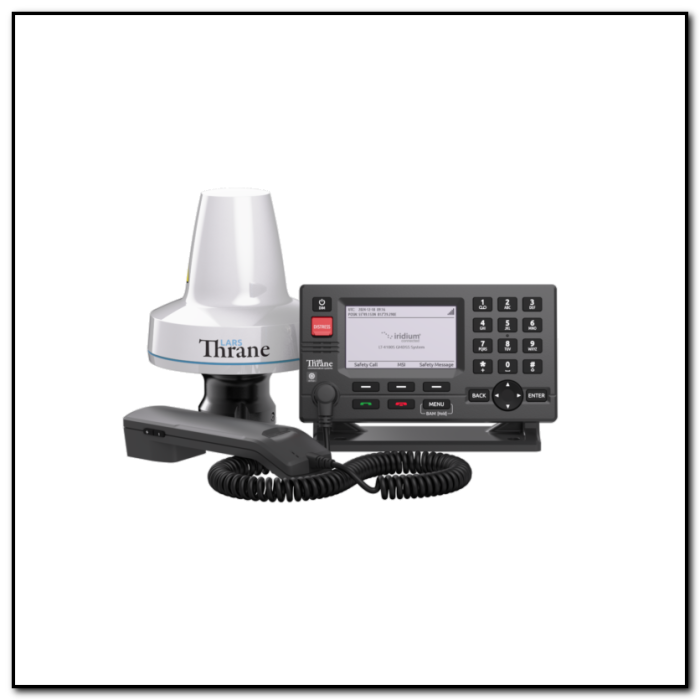

Neben den zur GMDSS-Zertifizierung erforderlichen Funktionen wie Distress Alert und Maritime Safety Information (MSI) bietet es durch zusätzliche Funktionen wie Long Range Identification and Tracking (LRIT, über Drittanbeiter) und Ship Security Alert System (SSAS, mit optionalem Zubehör) eine vielseitige Nutzbarkeit für die private und kommerzielle Seeschifffahrt. Dank der globalen Netzabdeckung von Iridium ist der Einsatz auch auf Fahrten in polare Gebiete problemlos möglich. Die Installation ist sehr einfach, dank nur dreier Komponenten: Control-Unit, Handhörer und Aussenantenne (welche mit nur einem Kabel bis max. 500(!)m Länge angebunden wird). Die Inbetriebnahme wird dank des Installation Wizards, welcher Schritt für Schritt durch alle erforderlichen Einstellungen führt, vereinfacht. Die Montage der Control-Unit erfolgt per mitgeliefertem Bügel (siehe Bilder) oder per optional erhältlichem Einbaurahmen zur flächenbündigen Anbringung. Zur Antennenmontage wird optional nach Wunsch eine Halterung (Muffe) zur Montage auf einem stehenden 1,5"-Rohrende (Ø38.8mm) oder 2,0"-Rohrende (Ø53.0mm) benötigt.
Das Iridium-Kommunikationssystem wurde für die anspruchsvollen und rauen Bedingungen auf See entwickelt und verfügt über einen Betriebstemperaturbereich von -40 °C bis +55 °C.
Die Antenne kann bei 12V Stromversorgung mit bis zu 265m Kabel abgesetzt montiert werden, bei 24V sogar bis zu 500m! Die Antenne wird bei Bedarf beheizt, um auch unter extremen Umgebungsbedingungen gute Funktion sicherzustellen. Trotz der vielseitigen Funktionen ist der Stromverbrauch der gesamten Anlage sehr gering: max. 54,8W (zum Vergleich: Sailor 6110 max. 197W, Furuno Felcom 18 max 132W, JRC Satcom-C JUE -87 max. 160W) Dies sowie die Antennenanbindung mit nur einem Kabel macht die LT-4100S Anlage auch besonders attraktiv für privat genutze Yachten!

Seenotruf-Funktionen

SOLAS GMDSS zugelassen (Sea Areas A1, A2, and A3)
- 100% Globale Netzabdeckung (Seegebiete A1 bis A4)
- Distress Alert & Safety Voice: Beim Auslösen des Notrufes über die rote Distress-Taste wird auch eine priorisierte Sprachverbindung zum zuständigen RCC aufgebaut, sowie die üblichen Daten (Position, Schiffsidentifikation etc.) direkt übermittelt. Auch die Art des Notfalls kann über das Gerätemenü ausgewählt und übermittelt werden.
- Ship Security Alert System (SSAS)
- Maritime Safety Information (MSI)

Erweiterungsmöglichkeiten (optional)
- externe Alarmtasten (z.B. zur Anbringung im Citadel-Room oder auch an Deck in der Plicht für Einhandsegler etc.)
- GMDSS-Drucker
- Bridge Alert Management (BAM)
- Long Range Identification and Tracking (LRIT)

Funktionen
Das Satellitenkommunikationssystem kann für die Besatzungsrufe oder als Backup-Satellitenkommunikationsprodukt verwendet werden, bietet Sprach-, SMS-, Daten-, Schiffsverfolgungs- und andere Iridium-Dienste zu wettbewerbsfähigen Gesprächsgebühren an und ist damit das perfekte Satellitenkommunikationsprodukt an Bord jedes Schiffes.

Leistung
Sprach- und Datenfunktionen mit wirklich globaler Abdeckung

Flexibel
Eine Lösung mit einem einzigen Kabel (bis zu 500 Meter) verbindet die Steuereinheit mit der Antenneneinheit und bietet so die Freiheit, die Antenne an der bestmöglichen Stelle zu montieren.

Installation
Das LT-4100S-System ist sehr einfach zu installieren und erfordert keine jährliche Wartung oder Instandhaltung. Der Lieferumfang enthält alles, was Sie für die Installation und Inbetriebnahme des Systems benötigen. Die Antenneneinheit kann mit einer Mastbefestigung für 1,5-Zoll- oder 2,0-Zoll-Rohre montiert werden. Die Steuereinheit kann entweder mit einer Halterung oder bündig montiert werden und verfügt über ein großes 4,3-Zoll-TFT-Display, über das das System übersichtlich und einfach bedient werden kann. Der integrierte Webserver kann für Service und Wartung genutzt werden.

Technische Daten

Aktiv-Antenne (ADU):
- Kombi-Antenne für Iridium + GPS
- Höhe: 182,0 mm
- Durchmesser max.: 162,0 mm
- max. Kabellänge: 500 m
- Gewicht: 1,39 kg
- Temperatureinsatzbereich: -40°C bis +55°C
- Schutzklasse IP67 gegen Staub und Wasser

Control Unit:
- Abmessungen: 224,0 x 120,0 x 70,0 mm (BxHxT)
- Stromversorgung: 10 - 32 V
- Schnittstellen: Ethernet, Gleichstromeingang, Gehäuseerdung, N-Anschluss (Buchse), Handapparat, SIM-Karte
- Gewicht: 658 g
- Schutzklasse IP32 gegen Staub und Wasser
- Temperatureinsatzbereich: -15°C bis +55°C

Handhörer:
- Abmessungen 208,8 x 52,8 x 38,2 mm
- Gewicht 290 g
- Temperatureinsatzbereich: -15°C bis +55°C
- Schutzklasse IP32 gegen Staub und Wasser
